在工業管道系統中，閥門作為控制流體通斷及參數調節的核心部件，其性能與可靠性直接影響著整個系統的運行效率。其中，明桿閘閥因其獨特的設計和廣泛的應用場景，成為眾多工程項目中的關鍵元件。本文將深入探討明桿閘閥的工作原理、結構特點，并為采購者提供批發選購的實用建議。

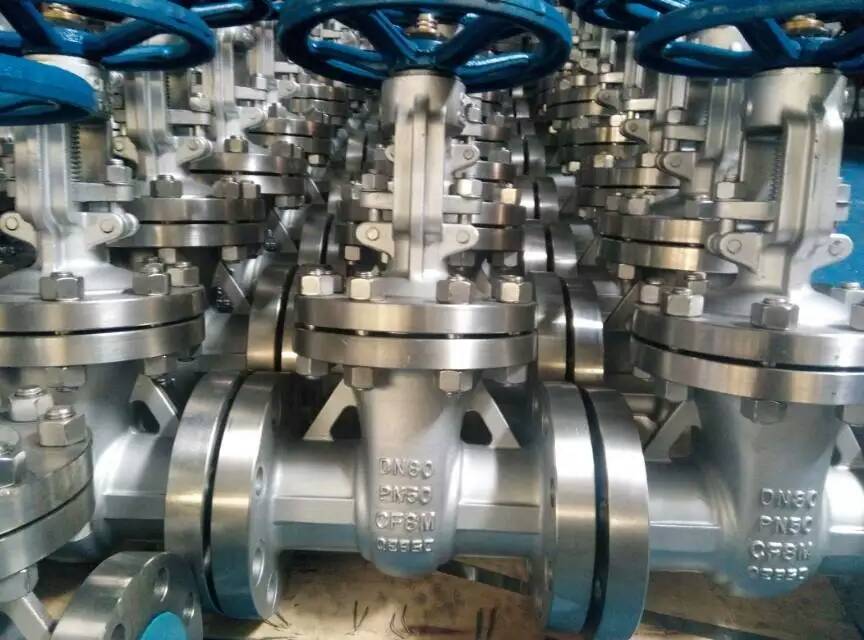

明桿閘閥的結構與工作原理

明桿閘閥屬于閘閥的一種，其顯著特征是閥桿螺母設于閥蓋或支架上，閥桿做直線運動以驅動閘板升降。當閥門開啟時，閥桿從閥蓋上方伸出，直接顯示閘板的啟閉位置，這一設計使得操作人員能夠直觀判斷閥門狀態，便于遠程監控與管理。閘板的運動方向與流體方向垂直，通過楔形或平行式設計實現緊密密封，有效截?cái)嘟橘|(zhì)流動。

明桿閘閥的結構主要包括閥體、閥座、閘板、閥桿、閥蓋及手輪（或驅動裝置）等部件。閥體多采用鑄造或鍛造工藝制成，材質根據介質特性可選鑄鐵、鑄鋼、不銹鋼等。**閥桿與閘板的剛性連接確保了動作的同步性，而閥桿的明桿設計則避免了填料函受介質沖刷，延長了閥門的使用壽命**。

明桿閘閥的應用優勢

相較于暗桿閘閥，明桿閘閥在多個應用場景中展現出獨特優勢。首先，其啟閉狀態直觀可見，便于操作人員快速確認閥門位置，減少誤操作風險。其次，明桿結構使得閥桿不承受流體壓力，降低了閥桿彎曲或斷裂的可能性，提高了閥門的整體穩定性。此外，明桿閘閥的閥桿螺母設于閥蓋外部，便于潤滑與維護，減少了因維護不當導致的故障。

在需要頻繁啟閉或遠程監控的場合，如城市給排水系統、石油化工管道、火力發電廠等，明桿閘閥憑借其高可靠性和易維護性，成為工程師們的**。同時，其良好的密封性能也確保了介質在高壓、高溫或腐蝕性環境下的安全傳輸。

批發選購明桿閘閥的考量因素

對于需要批量采購明桿閘閥的工程項目或經銷商而言，選擇一家可靠的批發廠家至關重要。以下是從技術、質量與服務三方面提出的選購建議：

技術實力考察：了解廠家的技術研發能力，包括是否擁有專業的研發團隊、是否持續進行產品創新與技術升級。同時，考察其生產設備的先進性與自動化水平，這直接影響到產品的精度與一致性。

質量控制體系：優質的產品源于嚴格的質量控制。采購者應要求廠家提供詳細的質量檢測報告，包括原材料檢驗、加工過程監控、成品測試等環節。了解廠家是否通過ISO等國際質量管理體系認證，也是評估其質量控制水平的重要依據。

售后服務保障：閥門作為長期運行的工業設備，售后服務同樣。選擇提供完善售后服務的廠家，如產品保修期、快速響應機制、專業技術支持等，可以有效降低后期維護成本，保障工程項目的順利進行。

此外，價格雖然是批發采購中的重要考量因素，但不應成為**標準。**綜合考慮性價比，選擇那些既能提供高質量產品，又能提供合理價格與優質服務的廠家，才是實現長期合作與共贏的關鍵**。

廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

Z41Y高壓鍛造明桿法蘭式閘閥技術規范產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

Z41Y高壓鍛造明桿法蘭式閘閥技術規范執行標準

Z41Y高壓鍛造明桿法蘭式閘閥技術規范主要性能參數

主要零部件材料

外形結構圖

PN100主要外形尺寸

PN160主要外形尺寸

PN250外形尺寸請聯系我司技術部索取。

Z41Y高壓鍛造明桿法蘭式閘閥技術規范

由于沒有使用正確的安裝方法，這就導致了法蘭閘閥出現了各種各樣的故障，所以我們?cè)诎惭b法蘭閘閥的時候，一定要了解相關的安裝方式。

1.法蘭閘閥在開啟前應進行泄漏檢查，確定閥門是否無泄漏缺陷、填料函是否無泄漏缺陷。

2.法蘭閘閥的閥桿操作如無法用人手完成，可使用專用的F扳手代替，但在F扳手仍無法開啟的情況下，切勿使用加長扳手強行開閉，以避免閥門的損壞甚至是安全事故的發生。

3.法蘭閘閥在應用于中壓汽管路時，在開啟前需進行冷凝水排除，之后對管道進行蒸汽預熱，預熱壓力保持在0.2至0.3MPA之間，這樣做的目的是避免溫度、壓力突然變化引起的密封件損壞，在確定狀態穩定后可將壓力調至所需水平。

01Z41Y高壓鍛造明桿法蘭式閘閥技術規范安裝前的法蘭準備

> 法蘭面的維護與準備

閥門及配管的法蘭面必須保持完好，無損傷或劃痕，且清潔無塵。 特別是在使用金屬墊圈時，要確保法蘭盤的切槽與墊圈吻合，并涂抹紅丹進行配研，以確保良好的密封狀態。

> 法蘭中心線與誤差控制

配管上的法蘭面需與配管中心線垂直，且法蘭螺栓孔的誤差控制在允許范圍內。 在安裝前，應確保閥門和配管的中心線一致。

> 法蘭連接步驟

連接兩個法蘭時，應均勻壓緊法蘭密封面與墊片，確保以相等的螺栓應力連接法蘭。

> 工具使用與注意事項

使用扳手緊固螺栓時，需與螺母相匹配，并注意在使用油壓或風動工具時，不要超過規定的力矩。

> 螺栓材質與安裝細節

螺栓、螺母的材質必須符合規定，緊固后，螺栓頭應露出螺母兩個螺距為宜。

> 防松動措施與溫度影響

為防止震動導致的松動，螺栓和螺母的緊固應使用墊圈，并在高溫時涂抹防粘劑以防螺紋粘連。

02Z41Y高壓鍛造明桿法蘭式閘閥技術規范安裝后的檢查與調整

法蘭安裝后，需仔細確認所有螺栓螺母的緊固程度是否均勻。

> 高溫和低溫的螺栓調整

對于300℃以上的高溫閥門，在溫度上升后，需再次旋緊法蘭連接螺栓、閥蓋緊固螺栓以及填料壓蓋螺栓。在低溫環境下使用的閥門，由于溫差導致的零部件收縮，需在大氣溫度下緊固螺栓時，采用考慮了低溫收縮因素的適當力矩。

一、Z41Y高壓鍛造明桿法蘭式閘閥技術規范準備工作

1、材料:黃油、棉紗、檢漏液、密封墊片。

2、工具:扳手、螺釘旋具。

二、Z41Y高壓鍛造明桿法蘭式閘閥技術規范操作步驟

1、卸下法蘭連接螺栓，拆下閥門或移去泄漏端管段。清除密封面上廢舊的密封墊。

2、選擇合適的墊片，兩面均勻涂抹一層黃油。

3、將密封墊片墊于兩法蘭之間的密封面上，對準兩法蘭中心和螺栓孔中心，裝入螺栓，擰上螺母，均勻用力分多次對角擰緊螺母。螺栓伸出螺母長度2～3個螺距為宜。法蘭墊片安裝完畢后，應經過做工作壓力試壓無泄漏為合格。

三、Z41Y高壓鍛造明桿法蘭式閘閥技術規范技術要求

1、應小心操作，防止損壞法蘭盤。

2、完工后，應對工具進行清潔、維護。

四、Z41Y高壓鍛造明桿法蘭式閘閥技術規范墊片安裝五個要點

1、選得對:法蘭、螺栓、墊片的形式、材料、尺寸應根據操作條件和法蘭面的結構形式選配適當。

2、查得細：安裝前應仔細檢查法蘭、螺栓、螺母、墊片的質量，應沒有毛刺、凹凸不平、裂紋等缺陷。仔細檢查法蘭、管子安裝情況，應無偏口、錯口、錯孔等現象。

3、洗得凈：法蘭密封面必須清洗干凈，螺栓、墊片不得粘有雜質、油污等。

4、裝得正：墊片應與管子或管件同心。

5、上得勻：安裝螺栓、螺母應用力均勻，分多次對稱擰緊。
